Анализа опыта проведения СВО явно выявил активное и повсеместное применение противником мероприятий маскировки объектов от сил и средств мониторинга (разведки).
Под мероприятиями маскировки объектов противника от сил и средств мониторинга (Мн) понимается комплекс действий, направленных на скрытие объектов и войск, введение его в заблуждение относительно наличия, расположения, состава, состояния, действий и намерений войск, которая достигается: скрытным размещением и перемещением объектов и войск с использованием маскирующих свойств местности и условий ограниченной видимости; маскировочным окрашиванием вооружения и военной техники (ВВТ) объектов; демонстративными действиями; созданием ложных районов расположения войск, позиций и объектов; применением табельных средств маскировки, местных материалов, дымов и аэрозолей.
Маскировка объектов противника проводится в ходе подготовки и ведению боевых действий, а также при выполнении специальных задач.
Объектами маскировки являются: личный состав, ВВТ, позиции, пункты управления, особо важные ориентиры в районе маскируемых объектов мониторинга.
Объекты маскировки подразделяются на одиночные (танк, окоп, мост) и групповые (опорный пункт, огневая позиция батареи, КП).
Способами маскировки объектов противником мониторинга являются:
- скрытие – заключается в недопущении появления или в устранении демаскирующих признаков объектов и войск;
- имитация – заключается в создании ложных районов расположения и передвижений войск, ложных объектов путем дезинформации о состоянии объекта, воспроизведения соответствующих демаскирующих признаков;
- демонстративные действия – заключаются в преднамеренных реальных действиях, выделенных для этого объектов и подразделений, направленных на усиление скрытия расположения и действий войск и на введение
противникав заблуждение относительно их намерений; - дезинформация – заключается в доведении до противника ложных сведений с помощью технических средств связи, телевидения, средств массовой информации (СМИ), сети Интернет по неофициальным каналам и другими способами.
Эффективность маскировки обеспечивается комплексным и качественным выполнением мероприятий: организационных, инженерных, технических.
Организационные мероприятия включают: использование маскирующих свойств местности, способствующих скрытию или уменьшению заметности войск и объектов; рассредоточение объектов и подразделений и периодическую смену позиционных районов их расположения; демонстративные действия войск; использование для скрытия действий объектов и подразделений темного времени суток и других условий ограниченной видимости (дождь, туман, снегопад, облачность и т. д.).
Инженерные мероприятия включают: применение искусственных оптических, тепловых и радиолокационных масок; применение макетов техники и устройство ложных сооружений; маскировочное окрашивание; приемы скрытия и имитации световых демаскирующих признаков; приемы маскировки от звуковой мониторинга противника; применение срезанной растительности и обработку местности; придание сооружениям и объектам маскирующих форм, при которых они мало отличаются от местных предметов и объектов, имеющихся на данной местности.
Технические мероприятия включают применение дымов, пиротехнических и других средств.

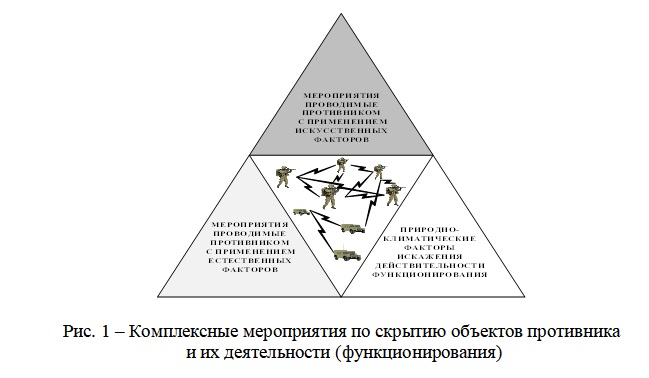

Для скрытия объектов противник мониторинга проводят комплексные мероприятия с использованием естественных и искусственных факторов, условий ограниченной видимости, маскировочным окрашивание и другими приемы и средства (рис. 1).
Для получения данных мониторинга об объектах противника проводятся комплексные мероприятия по ведению мониторинга разнородными силами и средствами как в мирное, так и в военное время, которые включают:
- воздушный и наземный визуальный мониторинг с применением оптических приборов;
- космическое, воздушное и наземное фотографирование;
- оптико-электронный, тепловой/инфракрасный, радио- и радиотехнический, космический, воздушный и наземный мониторинг;
- радиолокационный космический, воздушный и наземный мониторинг;
- звуковой и другой мониторинг;
- агентурный мониторинг и действия диверсионных групп.
При маскировке ОМн от визуального наблюдения используются естественные и искусственные маски (факторы), условия ограниченной видимости, маскировочное окрашивание и другие приемы и средства. Одним из основных способов мониторинга является воздушное, наземное и космическое фотографирование.

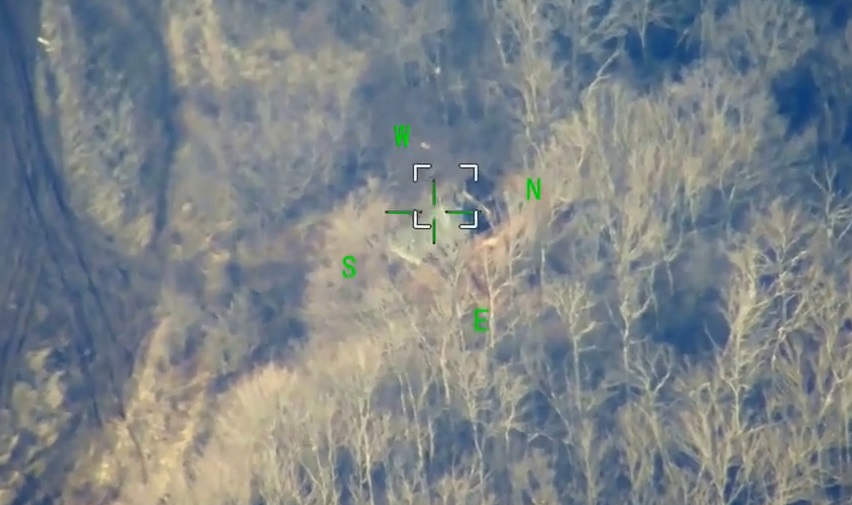

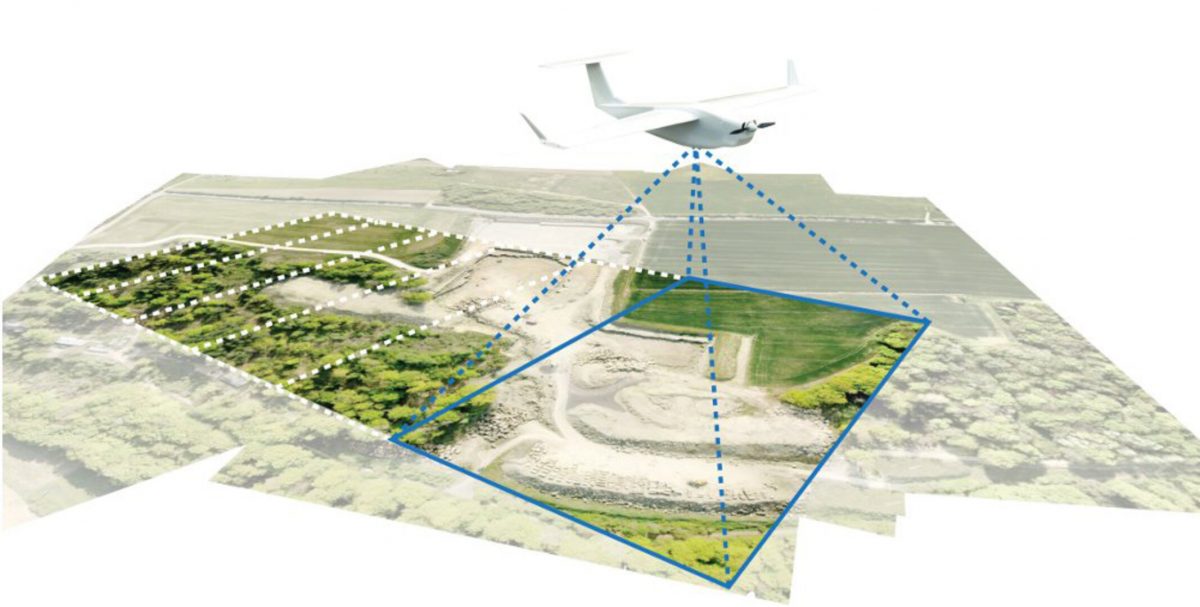

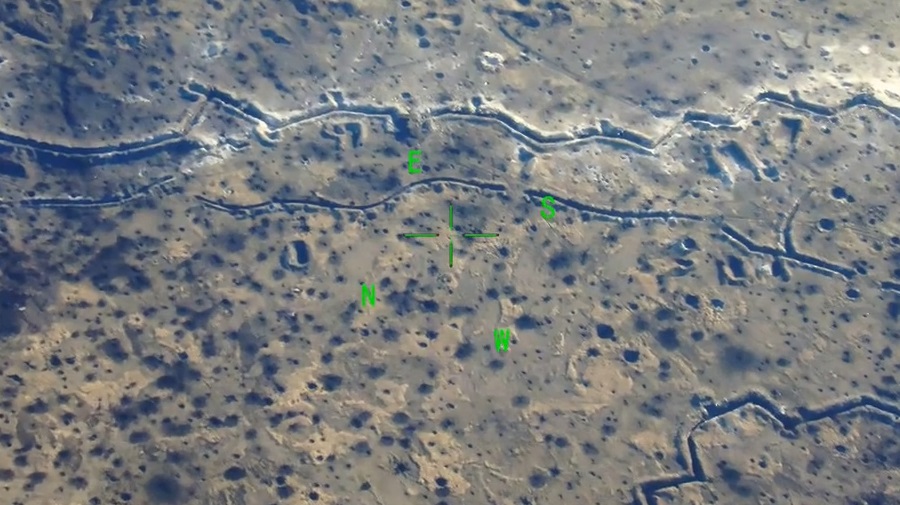

Воздушный мониторинг с использованием БЛА с применением фото-, видеосъемки обладает существенными преимуществами перед другими способами мониторинга, поскольку она позволяет получать оптические изображения мелких деталей сооружений и военной техники, а повторное фотографирование обеспечивает выявление состояния объекта и характера его деятельности.
При маскировке следует учитывать, что фото-, видеосъемка сквозь облака, туман, дымовые завесы, во время дождя и снегопада практически невозможна. Маскируемые ОМн также надежно скрываются от обнаружения фотографическими средствами в густом лесу и кустарнике, под различными навесами и масками.
Оптико-электронный мониторинг, основанный на применении приборов ночного видения, телевизионной и лазерной аппаратуры, позволяет повысить возможности и эффективность мониторинга в ночное время и в других условиях ограниченной видимости. Лазерная аппаратура мониторинга и определения расстояний также применяется авиацией и сухопутными войсками, она эффективна в разное время суток. Однако, проводимые противником мероприятия по скрытию ОМн от оптико-электронных средств мониторинга обеспечивается применением экранирующих преград − строений, леса, ограждений, густого кустарника, искусственных масок, дымовых завес.

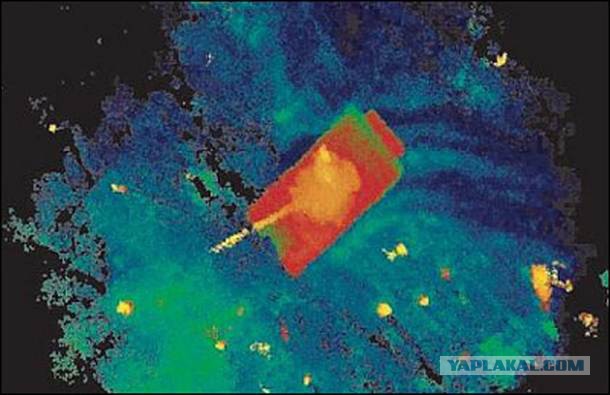

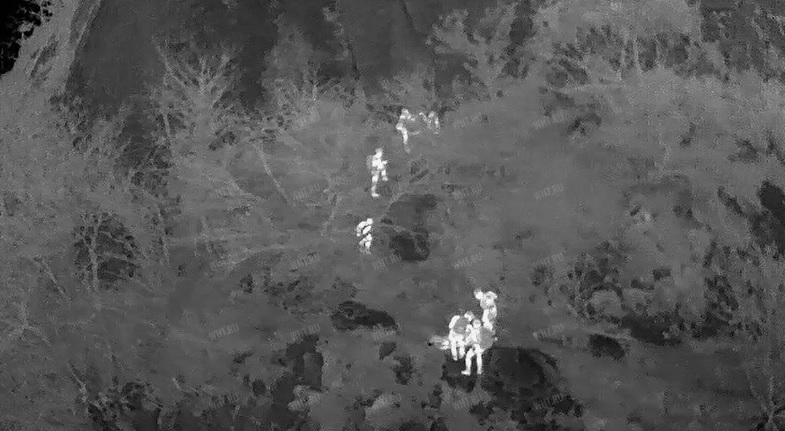

Инфракрасные (тепловые) средства мониторинга позволяют выявлять личный состав, технику и сооружения по разности температур объекта и фона, например, нагретых поверхностей машин или сооружений и окружающей местности. Она проводится в любое время суток, но более эффективна ночью, так как снижение температуры различных фонов и объектов происходит неодинаково. Разность температур создается при длительной работе двигателей техники или отопительных систем сооружений и сохраняется даже после остановки двигателя: летом − в течение 4−5 ч, а зимой − в течение 1,5−2 ч. Благоприятными условиями для инфракрасной (тепловой) маскировки расположение военной техники и сооружений в густом лесу, использование навесов и других экранов, подземных выработок.
При ведении мониторинга наземными радиолокационными станциями (РЛС) в пределах прямой видимости на дальности до 20 км от переднего края обнаруживаются передвижения колонн войск, людей, открытого расположенная техника, мостовые, паромные и десантные переправы и другие наземные объекты.
Самолетные PЛC с панорамным обзором обнаруживают крупные объекты: населенные пункты, заводы мосты, паромные переправы, аэродромы. Самолетные PЛC бокового обзора обнаруживают с воздуха на дальностях до 60 км боевые, специальные машины и автотранспорт на дорогах и открытой местности, инженерную технику при инженерном оборудовании позиций, все виды переправ на водных преградах, самолеты на аэродромах.
Маскировка от радиолокационного мониторинга осуществляется использованием естественных масок и полей невидимости, снижением отражательных способностей маскируемых объектов, устройством специальных радиолокационных масок.
Звуковой мониторинг деятельности войск и войсковых объектов ведется подслушиванием и выявлением источников звуков (шумов) специальными приборами. Аппаратура звукометрических станций, находящихся на вооружении, позволяет определять места огневых позиций артиллерии, калибры стреляющих орудий и минометов, направление движения и тип боевой техники.
Противодействие звуковому мониторингу может осуществляться использованием лесных массивов, строений в населенных пунктах, применением глушителей и других технических устройств, а также постановкой звуковых завес специальными средствами.
РМ ведется непрерывно, в любых условиях обстановки, на значительную глубину (в зависимости от диапазона рабочих частот, мощности излучения РЭС), практически не зависит от климатических и погодных условий, как правило, ведется из расположения своих войск. Опыт проведения КШВУ показывает, что количество выявляемых ОМ противника на различных этапах проведения операции в 1,2−1,5 раза больше, чем у воздушной и космической и в 3-8 раз больше, чем специального мониторинга.
Объекты противника, включающие в себя комплекс различных средств мониторинга, обнаруживаются и распознаются по присущим им характерным признакам. Такие признаки называются демаскирующими признаками (ДП).
Сущность маскировки состоит в том, чтобы при скрытии объектов устранить или ослабить, а при создании ложных объектов − воспроизвести их основные демаскирующие признаки.
К основным демаскирующими признаками объектов мониторинга относятся:
- форма и размеры;
- яркость и цвет поверхности;
- тени, падающие от объектов на окружающую поверхность;
- отблески от стекол и металла;
- отраженные радиоволны, инфракрасные и другие излучения;
- количество и взаимное расположение одиночных объектов в составе группового объекта;
- движение, звуки, вспышки, пыль, выброшенный грунт, вытоптанные места, задульные конусы, следы от движения машин;
- усиление радиообмена в радиосетях объектов мониторинга;
- расположение относительно других объектов, переднего края или государственной границы.
При определении организационных и инженерных мероприятий по маскировке необходимо учитывать местность и умело использовать ее в интересах маскировки.
Естественные природные факторы (физико-географические условия), влияющие на проявляемость объектов мониторинга, применяемые противником
Местность, окружающая объект маскировки и одновременно с объектом попадающая в зону ответственности средства мониторинга, называется фоном. При наземном мониторинге фоном выступают также местные предметы или небо за объектом. В маскировочном отношении каждый фон характеризуется цветом, фактурой, рисунком, а также его отражательной и излучательной способностями в радиочастотном, оптическом, тепловом и других диапазонах работы средств мониторинга.
Фактура фона − это характер строения его поверхности. В зависимости от фактуры поверхности фонов делятся на зеркальные, гладкие, шероховатые и ворсистые.
Зеркальные поверхности − поверхность спокойной воды, стекла, полированного металла и др. Гладкие поверхности − песок, бетон, снег. Шероховатые поверхности − свежеотрытая земля, щебень, взрыхленный снег. Ворсистые поверхности − трава, листва, хвоя, мох.
При скрытии объекта фактуру его поверхности или фактуру маски стремятся подогнать под фактуру фона.
Объекты противника обнаруживаются при заметном различии их с фоном по отражению световых волн, радиоволн или излучению тепла. Такое различие называется контрастом.
Контраст объекта с фоном может быть оптическим, тепловым, радиолокационным, акустическим (звуковым) и другим. Снижение уровня видимости маскируемых объектов до порога обнаружения достигается путем уменьшения яркостного контраста и цветовых различий между объектом и фоном, а также увеличением порогового контраста.
Яркостный контраст объекта с фоном снижается следующими путями:
- уменьшением различий между коэффициентами яркости поверхностей объектов и естественных фонов;
- экранированием объектов просвечивающими материалами, рассеивающими подающее на них излучение, такими как разреженные сетчатые ткани или маскировочные покрытия на сетевой основе с не сплошным заполнением; уменьшением интенсивности теней.
Устранение или снижение цветового контраста между объектом и фоном достигается применением маскировочного окрашивания, а также использованием маскировочных материалов, которые по цвету и по своим спектральным характеристикам в видимой части спектра (380−750 нм) лучше соответствуют окружающему фону.
Увеличение порогового контраста достигается следующими способами: уменьшением геометрических размеров объектов и теней от них; изменением геометрических размеров объектов, проходя, по возможности, от протяженных форм к компактным; использованием видовых свойств местности, например, пестрых фонов, которые дают увеличение порогового контраста обнаружения по сравнению с однотипными тонами.
Чтобы объект не выделялся на фоне окружающей местности, контраст между ними должен быть минимальным (незаметным для средств мониторинга). Это достигается расположением объектов в естественных масках, в тени от местных предметов, на пятнах местности, цвет которых близок к цвету объекта, а также проведением маскировочного окрашивания объектов, применением искусственных масок от средств оптического, радиолокационного и теплового мониторинга и выполнением других мероприятий маскировки.

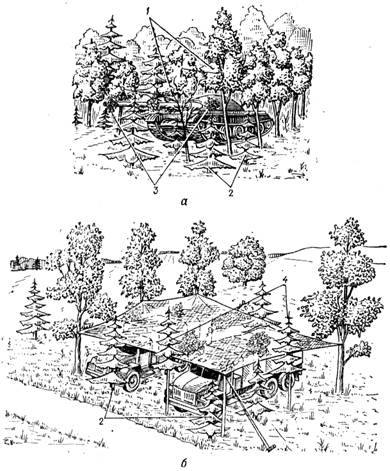

Естественными масками эффективными от воздушного и космического мониторинга являются густые леса, рощи, кустарники, древесные насаждения, населенные пункты. Леса являются лучшим видом естественных масок.
При оценке маскирующих свойств лесных массивов учитывают состав древесных пород, густоту леса и высоту деревьев, благоустроенность данного массива (наличие в нем дорог, просек, дренажных канав, бурелома и валежника). Хвойные леса, рощи и кустарники сохраняют маскирующие свойства в любое время года, в то время как лиственные резко теряют их после опадения листьев. Жилые и хозяйственные строения населенных пунктов вместе с различными по яркости и цвету приусадебными участками и зелеными насаждениями создают пятнистый контрастный фон, благоприятный для скрытия или уменьшения заметности объектов. Личный состав и техника подразделений скрываются в строениях, садах или в тени от домов и различных хозяйственных построек. Естественными масками от наземного мониторинга являются те же маски, что и от воздушного и космического мониторинга. Это обратные скаты высот, овраги, балки, канавы и другие неровности местности, сплошные заборы, насыпи, выемки, скирды соломы и другие местные предметы. Неровности рельефа местности и местные предметы, возвышающиеся над поверхностью земли, являются экранами для световых лучей и радиоволн. Поэтому за обратными скатами высот, за местными предметами, а также в оврагах и балках имеются поля невидимости при слежении с наблюдательных пунктов, в которых следует располагать объекты, прокладывать пути.
Использование видовых свойств местности (цвета, фактуры и рисунка фона) и местных предметов заключается в выборе такого места для расположения техники или сооружений, на котором они не отличались бы от имеющихся местных предметов или пятен. Возможности обнаружения объекта при визуальном наблюдении и фотографировании резко снижаются, если объект расположен в тени местных предметов.
Маскировка объекта с применением искусственных факторов

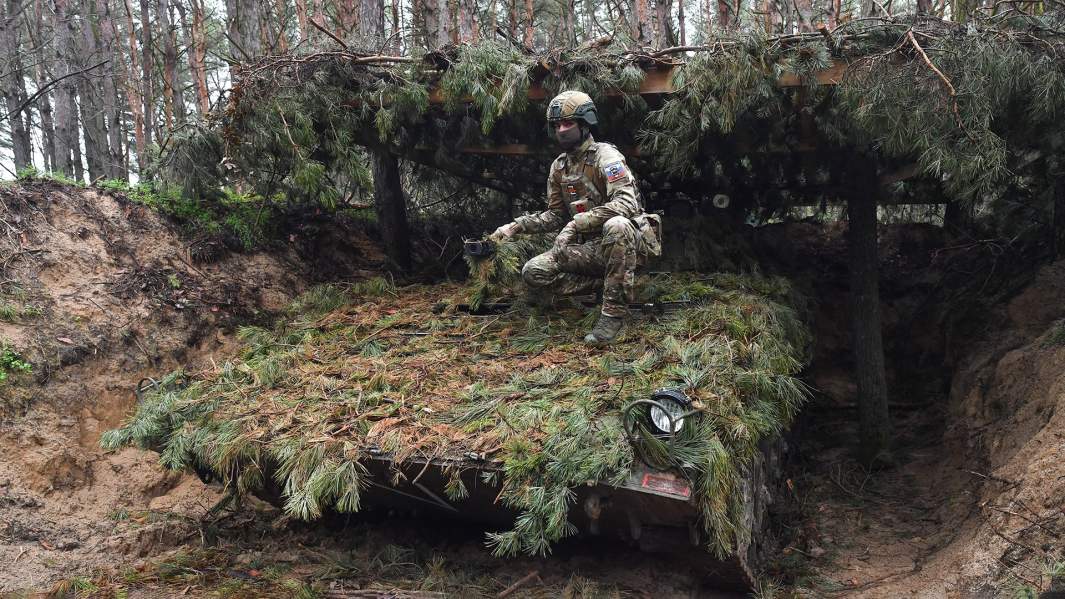

Искусственные маски – специальные инженерные конструкции, предназначенные для скрытия вооружения, техники и сооружений от средств мониторинга.
По назначению, конструкции и внешнему виду искусственные маски разделяются на: маски-перекрытия; горизонтальные; вертикальные; наклонные маски; маски-навесы; маски-макеты; деформирующие маски.
Маски-перекрытия, горизонтальные, вертикальные и наклонные маски, маски-навесы и маски-макеты применяются для скрытия объектов, деформирующие маски − для искажения внешнего вида объектов и падающих от них теней.
Искусственные маски состоят из маскировочных покрытий и каркасов. В отдельных случаях, например, при маскировке имущества на полевых складах, применяются бескаркасные маски. Маскировочные покрытия бывают сплошными или с просветами (транспарантными). Сплошные покрытия применяются при устройстве масок-перекрытий, масок-макетов, вертикальных, наклонных и деформирующих масок. В качестве сплошных покрытий используют ткань, пленку, фанеру, картон, толь, маты, лесоматериалы.
Плотность заполнения ПЗ транспарантных покрытий определяется отношением площади, заполненной маскирующим материалом SЗ, ко всей площади покрытия S и выражается в процентах:
где SНЗ − площадь, не заполненная маскирующим материалом.
Маскирующий материал в транспарантном покрытии может распределяться по площади покрытия равномерно или отдельными пятнами с одинаковой или различной плотностью заполнения внутри каждого пятна.
Плотность заполнения транспарантного покрытия должна обеспечивать скрытие объектов, находящихся под маской.
При скрытии резко контрастных объектов (К≥0,4) на дальностях наблюдения до 1000 м плотность заполнения не менее 75%. При больших дальностях наблюдения и при скрытии малоконтрастных объектов применяться покрытия с плотностью заполнения 55−60%. Каркасы масок поддерживают маскировочные покрытия и придают им необходимую форму. Каркасы масок состоят из стоек или других опор, тяжей, оттяжек, анкерных опор.
Горизонтальные маски применяются для скрытия объектов и процесса возведения сооружений от средств воздушной и космической мониторинга противника. Маскировочное покрытие горизонтальной маски закрепляется на тяжах, образующих верхнее строение каркаса, и располагается параллельно поверхности земли на требуемой высоте.
Вертикальные маски предназначаются для скрытия личного состава, вооружения, техники и сооружений на позициях и движения по дорогам и колонным путям от наземной мониторинга и перспективного наблюдения с самолетов и БЛА.
Масками-навесами называются такие маски, покрытия которых располагаются, как правило, с небольшим наклоном к поверхности земли. Они применяются для скрытия от воздушной мониторинга военной техники, расположенной вне окопов и укрытий, имущества полевых складов и других объектов. Маски-навесы устраиваются преимущественно в населенных пунктах в виде отдельных построек или хозяйственных навесов, примыкаемым к домам и другим строениям.

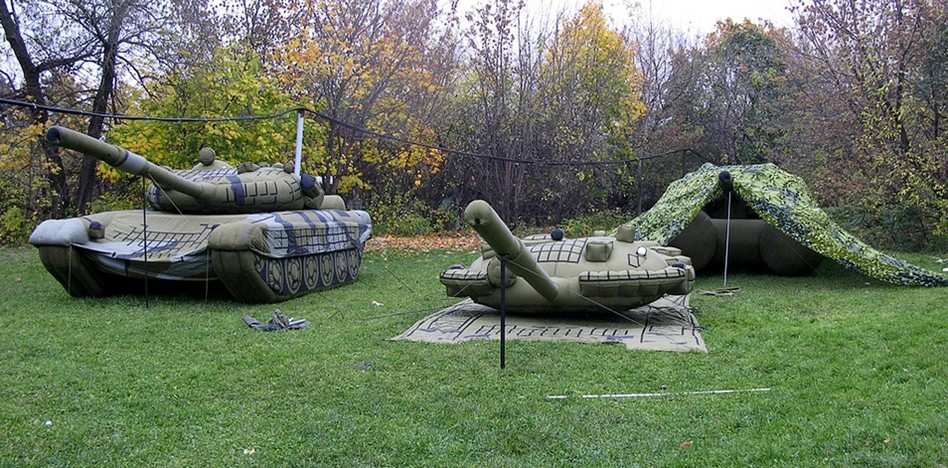

Масками-макетами называются макеты строений, местных предметов или других объектов, которые, располагаясь над маскируемыми огневыми сооружениями и боевой техникой, входами в сооружения на пунктах управления, маскируют их под менее важные военные или народно-хозяйственные объекты. По внешнему виду маски-макеты должны соответствовать тем объектам и местным предметам, которые они имитируют.
Деформирующие маски предназначаются для искажения внешнего вида скрываемых объектов и падающих от них теней. Они применяются для маскировки зданий, складов и других стационарных сооружений, вооружения и военной техники. Деформирующие маски, применяемые для маскировки стационарных объектов, в зависимости от назначения, конструкции, внешнего вида и положения на объекте устраиваются в виде козырьков, гребней, пристроек и надстроек. Деформирующие маски для вооружения и техники устраивают из срезанной растительности, которую закрепляют на поверхностях машин струбцинами или другими приспособлениями, или из маскировочных покрытий.

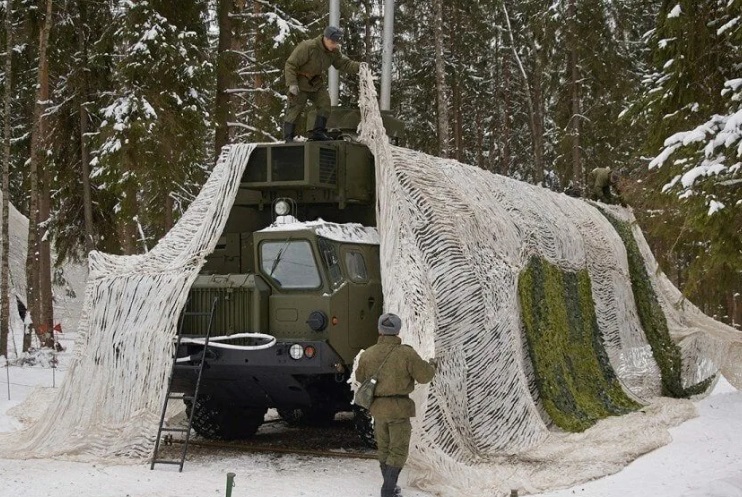

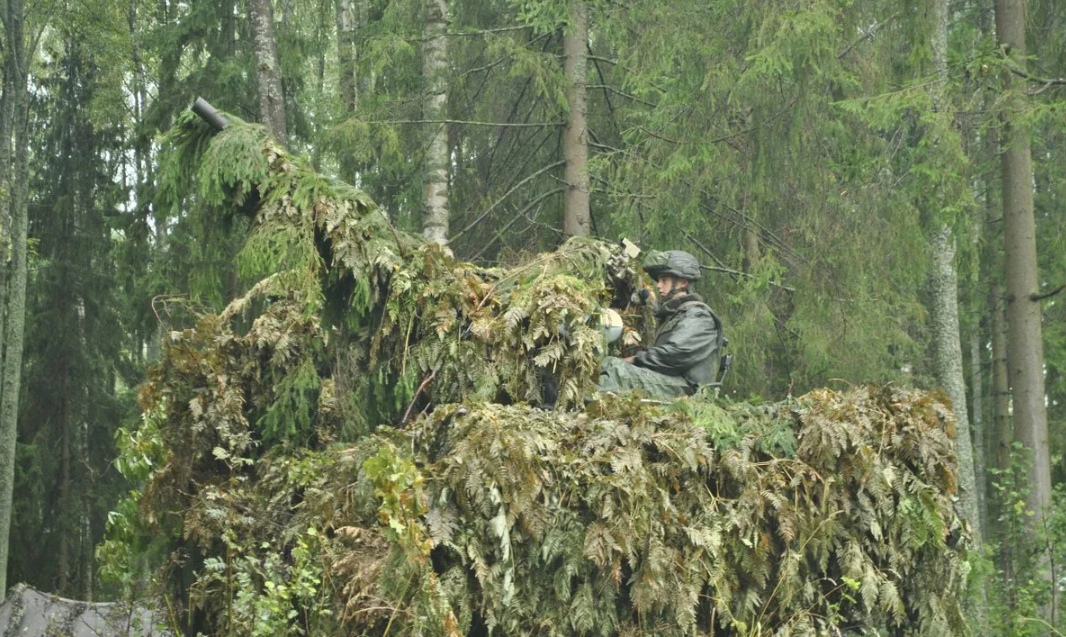

При скрытии вооружения и техники противник применяет маскировочные комплекты и маски в сочетании с тепловыми и радиолокационными экранами из местных материалов, а также применяются транспарантные радиорассеивающие покрытия из синтетических материалов совместно с теплоотражающими покрытиями из металлизированной ткани (рис. 2).
Теплоотражающее покрытие закрепляют под рассеивающим покрытием и располагают его над излучающими поверхностями маскируемой техники. При этом металлизированная поверхность теплоотражающего покрытия должна быть обращена в сторону маскируемого объекта.
При скрытии вооружения и техники противник применяет маскировочные комплекты и маски в сочетании с тепловыми и радиолокационными экранами из местных материалов, а также применяются транспарантные радиорассеивающие покрытия из синтетических материалов совместно с теплоотражающими покрытиями из металлизированной ткани.
Теплоотражающее покрытие закрепляют под рассеивающим покрытием и располагают его над излучающими поверхностями маскируемой техники. При этом металлизированная поверхность теплоотражающего покрытия должна быть обращена в сторону маскируемого объекта.

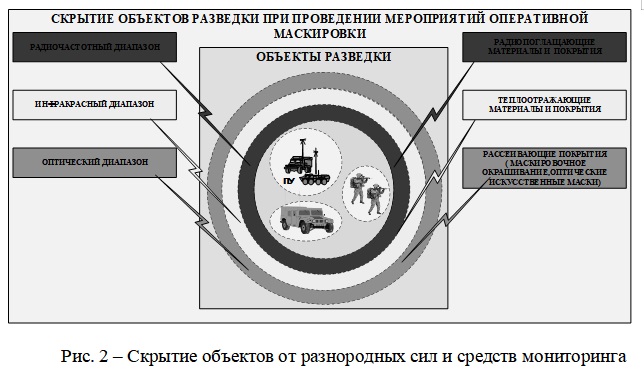

Исследования показывают, что особое внимание противник уделяет маскировке объектов от технических средств мониторинга. Основными мероприятиями по организации противодействия техническим средствам мониторинга, проводимыми противником являются:
Радиомаскировка – организация радио- и радиорелейной связи, обеспечивающей скрытие пунктов и систем управления войсками; размещение радиосредств за пределами пунктов управления войсками; создание ложной радиообстановки, ложных пунктов управления, направлений радио- и радиорелейных связей и организация ложного радиообмена; устранение демаскирующих признаков в работе радио- и радиорелейных средств; соблюдение режима работы радио- и радиорелейных средств; обеспечение скрытности передачи информации по радио- и радиорелейным средствам связи и соблюдение дисциплины связи: использование радио- и радиорелейных средств в целях дезинформации.
Радиотехническая маскировка – ограничение (вплоть до временного запрещения) работы специальных радиоэлектронных средств; устранение демаскирующих признаков при использовании этих средств; создание ложной радиотехнической обстановки; имитация объектов и обеспечение демонстративных действий войск.
Радиолокационная маскировка – использование защитных свойств местности; применение радиопоглощающих покрытий и масок-экранов; использование технических средств для имитации войск, объектов и изменение радиолокационной обстановки.
Оптическая маскировка – использование маскирующих свойств местности; соблюдение режима использования источников света; придание объектам маскирующих форм: применение искусственных масок и дымов; окрашивание техники и вооружения под местность; устройство ложных сооружений; применение макетов и других средств имитации.
Тепловая маскировка – использование маскирующих свойств местности; создание искусственных водяных и аэрозольных завес; применение специальных конструкций для уменьшения теплового излучения поверхностей, устройство ложных тепловых целей при имитации объектов.
Кроме того, могут использоваться: магнитометрическая, акустическая и гидроакустическая маскировка.
Следует особо подчеркнуть, что достижение цели маскировки объектов возможно лишь при сочетании всех или большинства указанных способов и комплексном использовании различных средств.
Естественные (природно-климатические) факторы, искажающие и ограничивающие доступность объектов мониторинга
Ночь, туман, осадки и другие условия ограниченной видимости снижают возможности мониторинга визуальным наблюдением, фотографированием и телевизионными средствами. Так, например, плотные туманы практически непрозрачны как для видимых, так и для инфракрасных лучей. Туманы сокращают дальность видимости света ночью. Например, свет фары при отсутствии тумана виден с расстояния 25 км, при слабом тумане − с расстояния 1,5 км, а при плотном − только с расстояния 0,2 км. Возможности мониторинга снижаются также во время осадков. Дожди и снегопады затрудняют ведение мониторинга не только оптическими, но и радиолокационными и тепловыми средствами. Значительно снижают возможности оптической мониторинга также низкая сплошная облачность и пылевые облака.
Проведенный анализ объектов тактического уровня управления позволил выявить ряд факторов проявляемости объекты. Под факторами проявляемости (ФП) понимается присутствие и занятие определенной области объектом, его функционирование и воздействие на окружающую среду, которые в дальнейшем трансформируются в конкретные разведывательные признаки, подтверждающие наличие и функционирование конкретного объекта.
Основными ФП выступают такие факторы как топология размещения на местности, зависимость выбора района размещения от условий местности, взаимосвязанность района размещения объекта с районами размещения других объектов, а также результат его функционирования в виде излучения и отражения энергии в различных физических полях.
Вышеперечисленные факторы проявляется индивидуально и конкретно для различных видов мониторинга, например, занятие объектом определенной области пространства и его конфигурация выступает основным фактором для средств видового мониторинга, излучение энергии для средств РМ, поглощение и отражение для средств РЛР, такой фактор как взаимосвязанность района размещения объекта с другими объектами используется на этапе обработки результатов РМ.
Функционирование объектов в различных физических полях не позволяет конкретному виду мониторинга, ориентированному на 1−2 фактора проявляемости регистрировать основные факторы проявляемости при одновременном проявлении объекта в различных физических полях, причиной являются различные объективные закономерности в виде ограниченного ресурса и возможностей сил и средств мониторинга; проведения противником мероприятий по маскировке, разрешением данного противоречия является комплексное применения средств мониторинга в интересах вскрытия объектов.
Литература
1. Кузьмин В.В., Удальцов Н.П. Подход к вскрытию объектов наблюдения за счет комплексного применения и обработки добываемой специальной информации от различных сил и средств мониторинга. Сборник трудов 72-й Всероссийской НТК, посвященной Дню радио. – СПб.: Изд-во СПбГЭТУ «ЛЭТИ», 2017. – С. 105-107.
2. Кузьмин В.В., Удальцов Н.П. Концептуальная модель комплексной обработки информации, добываемой различными видами мониторинга. Труды 35-го межвузовского НТС «Повышение эффективности радиоэлектронного вооружения. Развитие тренажерной базы». – СПб.: МВАА, 2016. – С. 167–175.
3. Агеев П.А., Заика П.В. Кудрявцев А.М., Смирнов А.А. Процедуры вскрытия объектов военного назначения на основе признаков их проявляемости в различных физических средах. «Стратегическая стабильность», № 3(96). – Издательство «Передовые специальные технологии и материалы», 2021. – С. 50–54.
4. Удальцов Н.П., Агеев П.А., Заика П.В. Основные аспекты и методика оценки эффективности мониторинга. «Известия тульского государственного университета. Технические науки», № 2. – Тула. Издательство ТулГУ, 2022. – С. 298–303.
5. Агеев П.А., Кудрявцев А.М., Смирнов А.А. Процедуры структурно-статистической обработки данных радиомониторинга. «Известия тульского государственного университета. Технические науки», № 7. – Тула. Издательство ТулГУ, 2019. – С. 288–294.
6. Агеев П.А., Кудрявцев А.М., Заика П.В. Модель информационных признаков объектов и источников радиомониторинга. «Известия тульского государственного университета. Технические науки», № 5. – Тула. Издательство ТулГУ, 2020. – С. 78–83.
7. Способ обработки результатов радиомониторинга (Пат. РФ № 2781947, МПК G01S5/00, опубл. 21.10.2022, бюл. № 30).
8. Способ обработки результатов радиомониторинга (Пат. РФ № 2736329, МПК G01S5/00, опубл. 13.11.2020, бюл. № 32).
9. Способ обработки результатов радиомониторинга (Пат. РФ № 2659486, МПК G01S5/00, опубл. 02.07.2018, бюл. № 19).
