Одной из задач, которую ставит перед собой КЦПН является оснащение воюющих частей ЛДНР удобными и функциональными средствами наблюдения и разведки. Одним из таких средств является окопный перископ, который был разработан нашими энтузиастами и сейчас производится мелкими партиями и перелается в войска, постепенно дорабатываясь в процессе эксплуатации.

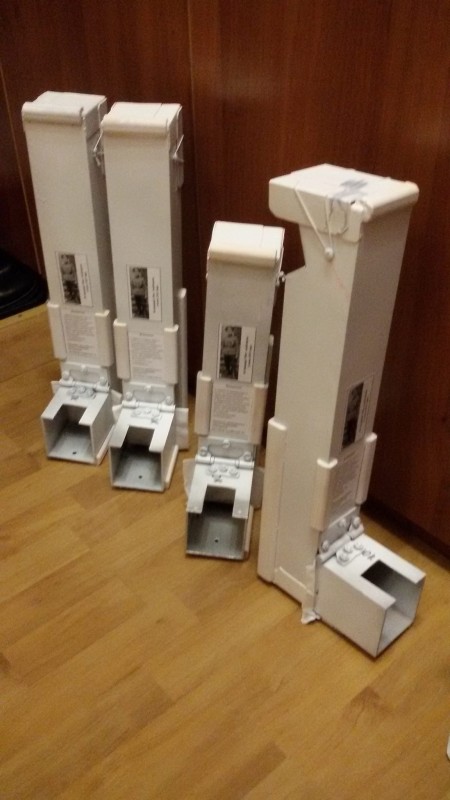

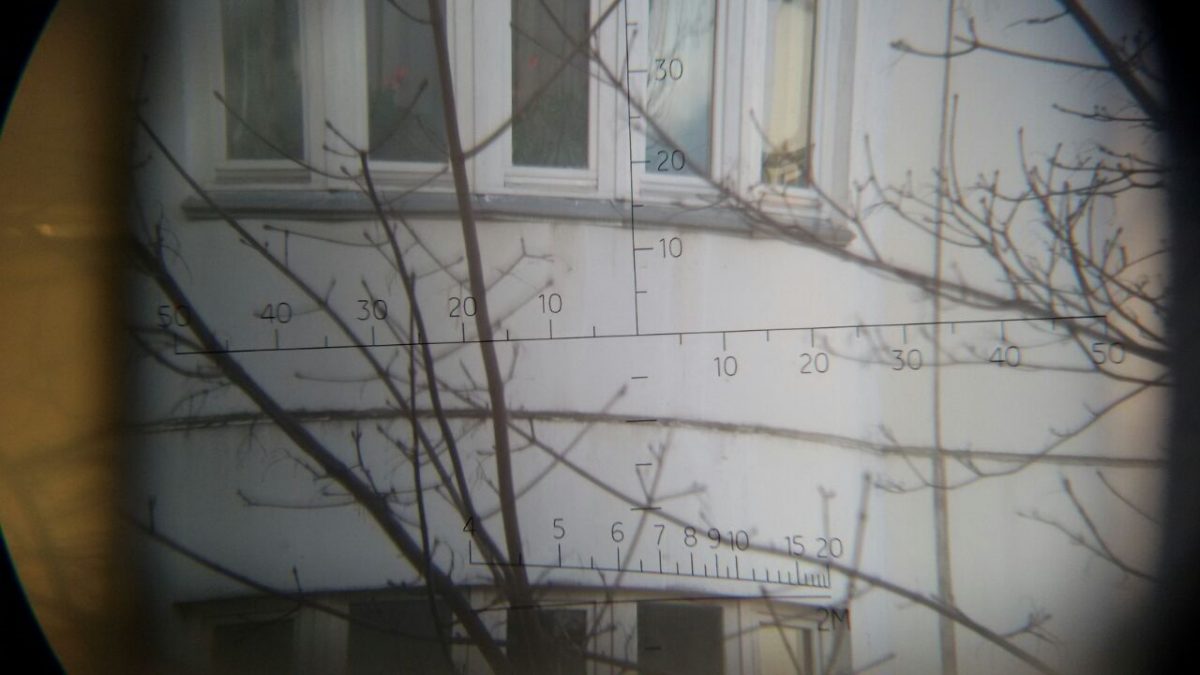

Изначально нами решалась задача дать пехоте перископ с оптикой не хуже, а то и лучше, чем серийная труба ТР-8, а главное — с дальномерной сеткой. Так появились наши ранние изделия, где короткий кусок профиля с вырезом, который вы видите на фото закрепленным на каждой трубе при помощи (кроме шуток) банальной дверной петли, это разъем под тринадцатикратный монокуляр с дальномерной сеткой. Первый такой перископ был доставлен нами на фронт больше года назад, сейчас их работает по фронту около 30 штук.
В мае на передовую была отправлена новая партия изделий, конструкция которых получила логическое развитие. Что добавили?

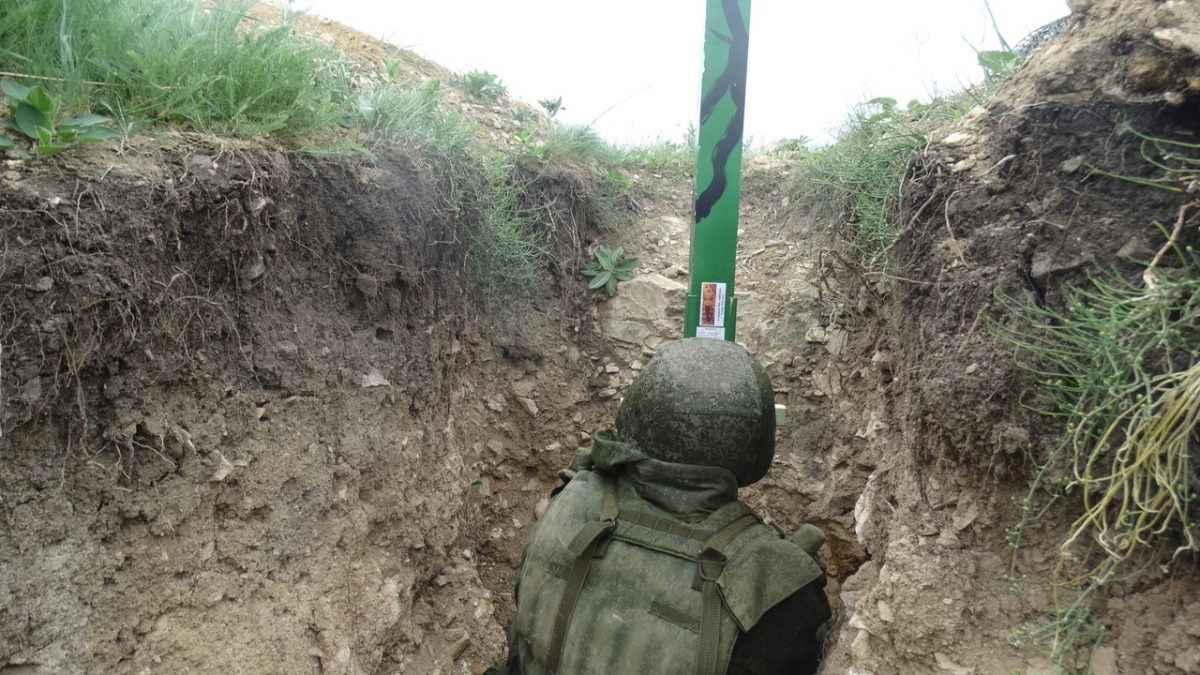

1. Была увеличена высота подъема линии зрения — до 90-100 см.
2. Удлинена крышка верхнего зеркала, откидывающаяся вверх и прикрывающая его от дождя и солнца.
3. Добавлено простое, примитивное поворотное устройство, осью которого является резьбовая шпилька, при пропускании которой через два «уха», закрепленных на «трубе», между нею и корпусом изделия фиксируется поперечина из деревянного бруска, образующая по бокам изделия ручки для наводки на цель.
Деревянные накладки на ребрах корпуса, унаследованные от ранних моделей, — для зимнего периода, чтобы руки к металлу не примерзали.
https://www.youtube.com/watch?v=wj4Ixy1u17Q
В октябре с очередной партией перископов поехало 2 таких поворотных станка.
На видео — демонстрация возможностей примитивной вроде бы конструкции из фанеры, жести и мебельных роликов. Для понимания механики процесса кое-что пояснюим:
1. Верхний вращающийся на роликах узел несёт на себе две фигурные металлические детали с прорезями, которые образуют прямоугольный направляющий колодец для перископа.
2. На перископ одевается П-образный хомут, охватывающий его с трех сторон, а с четвёртой стороны проходит в отверстия в хомуте шпилька, на которую накручено по 2 гайки с каждой стороны.
3. Первая гайка с каждой стороны давит на хомут, сжимая перископ. Фиксируется перископ в колодце очень просто — шпилька проходит в фигурные вырезы металлических деталей и «садится» по ним вперёд и вниз так, что детали каждая со своей стороны оказываются зажатыми между гайкой из первой пары и из второй. Крутанул гайку из первой пары — можешь двигать перископ вверх-вниз. Крутанул гайку из второй — можешь фиксировать-расфиксировать угол наклона.

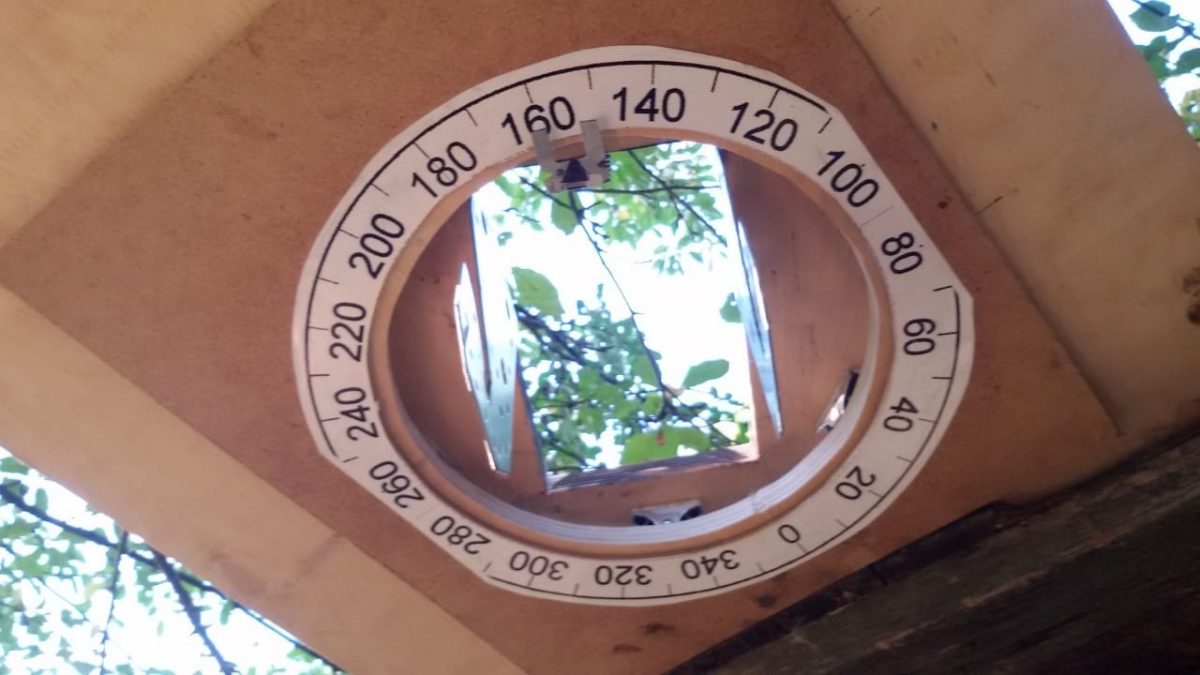

Изнутри на эту импровизированную крышу крепится шкала, сориентированная по сторонам света с разворотом на 180 градусов, чтобы наблюдатель мог просто подняв голову от монокуляра вверх по положению указателя, закрепленного на вращающемся модуле, определить, куда он смотрит. Вот они три шкалы, под две большие крыши и одну маленькую.

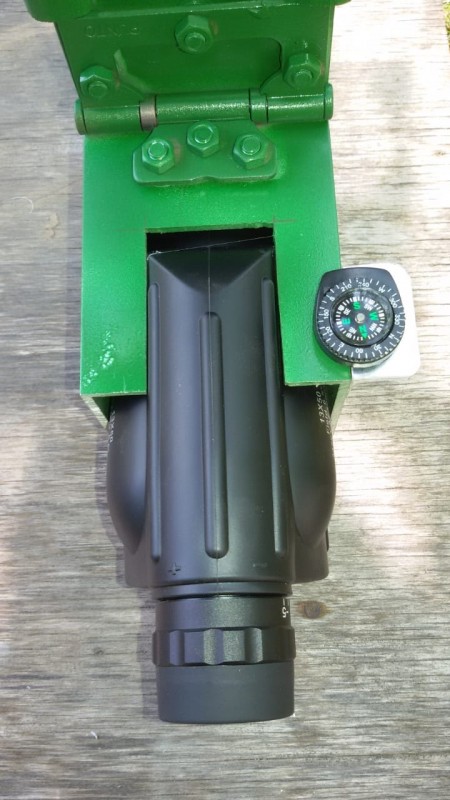

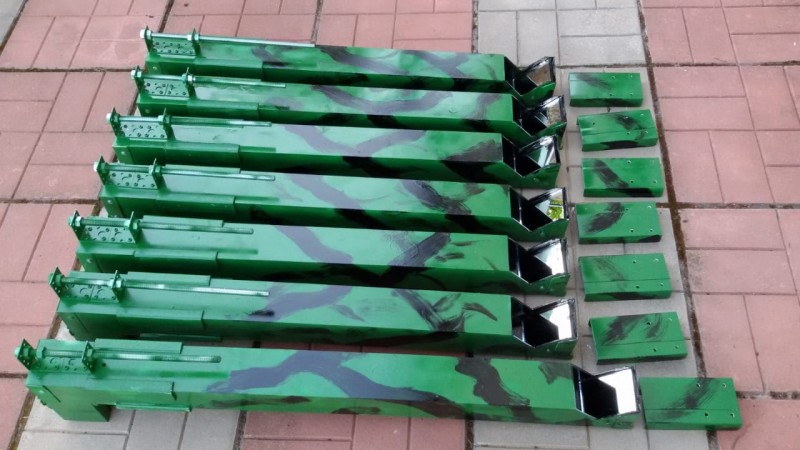

В октябре уехала партия из 7 штук с прежним вертикальным креплением, которое не мешает монтажу в крышу, а также с небольшим дополнением: справа от монокуляров прикрепили маленькие дешёвые китайские компаса. Ждём результатов испытаний и отзывов — полезны они оказались или нет.
Самая дичь этой истории в том, что почему-то в начале пятого года позиционной войны (ПЯТОГО ГОДА!!!!) это всё до сих пор производится в Москве какими-то волонтёрами-энтузиастами мелкими сериями, а не делается крупносерийно на заводах в самих Республиках, войска которых уже давно страдают от снайперского террора противника, которому «уважаемые партнёры» завозят современные снайперские комплексы. Устройства примитивные, дешёвые. Монокуляры тоже не миллионы стоят. Почему? Не находите, что будет несколько позорненько, если массовое производство здесь на месте этих насадок и узлов крепления, которые требуются фронту в количестве сотен штук, тоже наладят не Корпуса Народной Милиции, не Министерства Обороны, а опять какие-то волонтёры на частные пожертвования? Хотя пока что это так, и наши изделия уже спасли десятки человеческих жизней.
Уже готовится необходимая техническая документация и скоро мы будем знать, почем будет обходиться эта насадка в серийном производстве. Получится найти грамотную металлообработку — сделаем быстросменные верхние зеркала.
